Jika artikel sebelumnya adalah pembahasan mengenai Expansion Joint secara umum, baik dari fungsi sampai kepada tipe – tipe dari Expansion Joint, maka artikel kali ini akan menjurus pembahasan mengenai salah satu tipe Expansion Joint yang paling umum dipakai pada struktur dengan pergerakan kecil dan menengah.
Iya, kali ini kita akan membahas khusus mengenai Stripseal Joint, baik mengenai bagaimana cara kerjanya, keunggulannya, serta mengapa jenis sambungan ini sering disebut sebagai solusi ideal untuk expansion joint jembatan.
Apa Itu Stripseal Joint?
Stripseal joint adalah salah satu jenis expansion joint jembatan yang dirancang untuk mengakomodasi pergerakan horizontal maupun vertikal yang terjadi karena faktor thermal, beban lalu lintas, serta pergeseran struktur.
Dalam konstruksi jembatan, expansion joint sangat penting karena setiap struktur besar seperti jembatan akan mengalami pemuaian dan penyusutan akibat perubahan suhu. Nah, di sinilah stripseal joint berperan: menjaga agar pergerakan tersebut tidak menyebabkan kerusakan pada struktur dan tetap memberikan kenyamanan bagi pengguna jalan.

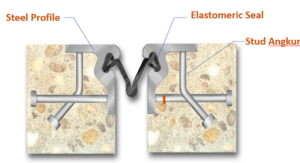

Komponen utama stripseal joint terdiri
dari tiga bagian:
- Baja profil (steel edge beam).
- Karet elastomer (strip seal)
- Stud Angkur
Mengapa Stripseal Joint Sangat Penting dalam Struktur Jembatan?
Jembatan adalah struktur yang tidak pernah diam. Ia “bergerak” setiap hari, entah karena dilalui ribuan kendaraan berat, terpapar panas matahari, atau mengalami guncangan akibat gempa. Semua pergerakan ini, jika tidak ditangani dengan expansion joint yang tepat, akan mengakibatkan kerusakan dini.
Beberapa fungsi vital dari stripseal joint adalah:
- Mengakomodasi pergerakan horizontal dan vertikal struktur.
- Mencegah kerusakan akibat ekspansi dan kontraksi termal.
- Menjamin kelancaran dan kenyamanan lalu lintas.
- Menahan masuknya air dan kotoran yang bisa merusak struktur bawah.
- Menambah umur pakai jembatan secara keseluruhan.
Keunggulan Stripseal Joint Dibanding Jenis Expansion Joint Lain
Setiap jenis sambungan punya karakteristik masing-masing, tapi stripseal joint sering jadi pilihan utama karena kombinasi keunggulannya yang lengkap:
- Tahan Terhadap Beban Berat dan Lalu Lintas Tinggi
Desainnya yang kuat dan elastis memungkinkan stripseal joint digunakan pada jalan tol, jembatan dengan lalu lintas padat, dan jalan layang perkotaan. - Kedap Air dan Debu
Elemen karetnya berfungsi mencegah air, pasir, dan kotoran masuk ke dalam celah sambungan, yang bisa merusak struktur bawah. - Perawatan Mudah
Jika ada bagian karet yang aus, kamu cukup mengganti elemen strip-nya tanpa membongkar seluruh sistem. Ini sangat efisien. - Fleksibilitas Gerak yang Luas
Stripseal Joint bisa mengakomodir baik pergerakan arah horisontal maupun transversal dalam rentang pergerakan kecil – menengah. Oleh sebab itu Stripseal Joint juga banyak digunakan sebagai Expansion Joint longitudinal. - Pemasangan Relatif Cepat dan Presisi Tinggi
Pada umumnya Stripseal Joint difabrikasi sesuai dengan lebar jembatan selama itu bisa menggunakan moda transportasi yang ada. Hal ini membuat pemasangan Stripseal Joint menjadi lebih cepat.
Penggunaan Stripseal Joint dalam Infrastruktur Modern
Stripseal Joint kini banyak digunakan baik pada struktur baru maupun retrofit ( penggantian ) pada struktur dibawah ini :
- Jembatan jalan tol dan jalan nasional
- Flyover, underpass, dan overpass
- Pelabuhan dan dermaga
- Bandara – khususnya pada apron dan taxiway
Faktor yang Perlu Dipertimbangkan dalam Pemilihan dan Pemasangan Stripseal Joint
Memilih stripseal joint bukan hanya soal ukuran dan harga. Banyak aspek teknis yang perlu diperhitungkan agar performa sambungan optimal:
- Rentang Pergerakan
Pastikan jenis stripseal yang dipilih mampu mengakomodasi pergerakan struktural yang terjadi (biasanya dalam kisaran 40 mm – 80 mm atau lebih). - Jenis Beban
Semakin berat beban lalu lintas, semakin kuat material baja dan elastomer yang dibutuhkan. - Lingkungan Sekitar
Apakah jembatan berada di area bersuhu ekstrem, area laut yang korosif, atau daerah rawan gempa? Ini akan mempengaruhi spesifikasi bahan. - Teknik Pemasangan
Pemasangan stripseal joint harus dilakukan oleh tenaga ahli dengan metode yang presisi agar tidak terjadi kebocoran atau malfungsi.
Perawatan dan Umur Pakai Stripseal Joint
Salah satu alasan kenapa stripseal joint jadi favorit banyak kontraktor dan insinyur sipil adalah karena perawatannya yang sederhana namun efektif. Elemen elastomer biasanya memiliki umur pakai hingga 10–15 tahun, tergantung kondisi lalu lintas dan cuaca
Namun dengan pemasangan yang benar dan inspeksi rutin, stripseal joint bisa berfungsi optimal selama puluhan tahun.
Magda Wabo® Stripseal Joint
Magda Wabo® Stripseal Joint sudah banyak digunakan pada proyek – proyek baik itu Jalan Tol, Jembatan, Flyover, maupun area parkir Gedung. Sejak tahun 2014 Magdatama sudah mendapatkan Licensed Manufaktur dari Watson Bowman (Wabo) USA yang merupakan Perusahaan berskala internasional untuk bisa memproduksi lokal.
Hal ini dibuktikan dengan sertifikat TKDN dari Kementrian Perindustrian dengan nilai TKDN sebesar 45,45%
Selain memproduksi lokal, Magdatama juga memiliki team khusus yang berpengalaman dalam pemasangan Expansion Joint Stripseal pada berbagai jenis struktur. Berikut adalah beberapa proyek referensi Magda Wabo® Stripseal Joint :
- Tol – Tol Trans Sumatera seperti Tol Indralaya Prabumulih, Bengkulu-Taba Penanjung, Pekanbaru-Bangkinang, Pekanbaru-Bangkinang, Padang Sicincin, Binjai Brandan, dll )
- Tol maupun Non Tol IKN seperti IKN 3A1, IKN 3A2, IKN 3B1, IKN 3B2, IKN 5B, Akses VVIP Bandara, Istana Negara, Jembatan Duplikasi Balang 1
- Tol – Tol Jasa Marga seperti Tol Jogja Bawen Paket 1 Seksi 1, Tol Semarang Demak Seksi 1A, Tol Jagorawi, Tol Tebingtinggi Seberlawan, dll

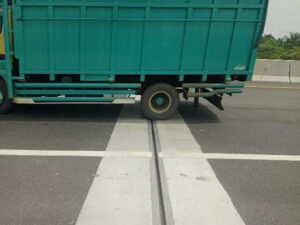

Tol Junction Palindra, 2022

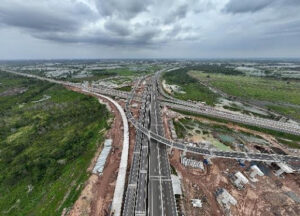

Tol Padang Sicincin, 2022

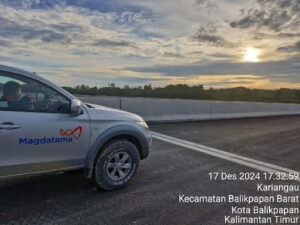

Tol IKN Sect. 3A1, 2024

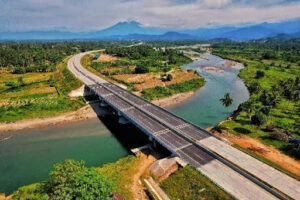

Tol Bayung Lencir Tempino 3, 2024
Kesimpulan, stripseal joint adalah solusi modern dan efisien untuk expansion joint jembatan. Ia mampu menjawab berbagai tantangan dalam dunia konstruksi, dari perubahan suhu ekstrem, beban lalu lintas berat, hingga kebutuhan akan keawetan dan keamanan jangka panjang. Dengan memilih sistem sambungan yang tepat dan bekerja sama dengan spesialis berpengalaman seperti PT. Magdatama Multi Industri, kamu bisa memastikan bahwa proyek infrastruktur berjalan lancar dan berumur panjang.
Magdatama Group: Spesialis Expansion Joint
Kalau kamu sedang merencanakan proyek jembatan, jalan layang, atau infrastruktur berat lainnya, kamu perlu partner yang berpengalaman dan kompeten di bidang expansion joint.
Magdatama adalah pilihan terbaikmu.
Selama lebih dari 30 tahun, kami telah menjadi spesialis dalam fabrikasi dan pemasangan:
- Expansion Joint (termasuk stripseal joint dan modular joint)
- Bantalan Jembatan (elastomeric bearing pad, pot bearing, spherical bearing)
- Seismik Isolator (LRB, HDRB, Pendulum)
Dengan pengalaman panjang, tenaga ahli bersertifikat, dan teknologi fabrikasi modern, kami siap memberikan solusi terbaik yang kuat, presisi, dan tahan lama untuk berbagai kebutuhan infrastruktur dan bangunan.
Konsultasikan proyekmu dengan kami sekarang. Tim kami siap membantu mulai dari tahap desain, pemilihan produk, hingga pemasangan di lapangan dengan standar mutu internasional.
