Elastomer Bearing Pad, Fungsi dan Faktor-faktor yang Mempengaruhi Umur Layanannya

Perletakan Jembatan merupakan komponen dari jembatan yang mempunyai fungsi penting dalam struktur, yaitu sebagai media untuk meyalurkan beban dari struktur atas ke struktur bawah jembatan.
Ada beberapa tipe dari perletakan jembatan, salah satunya adalah yang akan dibahas dalam artikel ini yaitu Elastomer Bearing Pad, atau biasa disebut sebagai Bearing Pad. Yuk, kita mengenal lebih dekat mengenai Bearing Pad.

Bagian dari Elastomer Bearing Pad

Komponen Bearing Pad pada umumnya terdiri dari lapisan karet dan shim plate baja yang disatukan melalui proses vulkanisasi. Karet yang umum digunakan di Indonesia adalah jenis karet Natural Rubbber (karet alam), walaupun ada juga yang memakai karet sintetis Chloroprene/Neoprene

Bearing Pad banyak dipakai sebagai perletakan pada struktur Jembatan I Girder, U-Girder, Jembatan Baja, maupun struktur lainnya yang biasanya mempunyai bentang yang relatif tidak terlalu panjang

Fungsi dan karakteristik dari Elastomer Bearing Pad

  1. Menyalurkan beban vertikal dari struktur atas kepada struktur bawah. Pada umumnya gaya maksimum yang dapat dipikul oleh Bearing Pad sekitar 4000 – 5000 kN.
  2. Mengakomodasi pergerakan lateral (deformasi). Tipikal perpindahan maksimum 50 mm.
  3. Mengakomodasi perputaran (rotasi).
  4. Membutuhkan modifikasi untuk menahan gaya lateral.

Selain fungsi diatas, Bearing Pad juga berfungsi untuk meminimalisasi vibrasi (getaran) dari struktur. Dimensi maupun ketebalan dari Bearing Pad tergantung dari gaya vertikal maupun pergerakan yang dipikul.

Faktor – Faktor yang mempengaruhi umur pakai Bearing Pad

Walapun secara harga, Bearing Pad tergolong lebih murah dibandingkan Stuctural Bearing yang lain seperti Pot Bearing, tetapi jika Bearing Pad mempunyai umur yang pendek, maka biaya penggantiannya tidaklah murah.

Oleh karena itu, haruslah dipastikan untuk mendapatkan Bearing Pad yang mempunyai kualitas yang baik untuk mendapatkan umur pakai yang lebih panjang.

Berikut faktor – faktor yang mempengaruhi umur pakai Bearing Pad :

  1. Kualitas Material yang digunakan
    Material yang dipakai memegang peranan penting dalam mendapatkan umur layan dari Bearing Pad. Kualitas tersebut menyangkut ketahanan terhadap ozone, bahan kimia dan fatique.
  2. Kondisi Lingkungan
    Faktor – factor seperti temperature yang fluktuatif, paparan UV, tingkat kelembapan, tingkat ozone mempengaruhi kadar penurunan dari material karet setelah sekian lama.
  3. Pemeliharaan rutin
    Diperlukannya pemeriksaan berkala untuk memastikan kondisi bearing pad masih dalam kondisi baik (tidak berdeformasi melebihi desain, tidak ada retak pada karet, dll).

MAGDA BEARING PAD

Sesuai dengan SNI 3967 : 2013 yang mengatur mengenai Spesifikasi dan Metode Uji Bantalan Karet (Elastomer) untuk perletakan, terdapat pilihan material karet, yaitu Karet Alam (Natural Rubber – Polyisoprene) dan Karet Sintentis – Polychloroprene (Neoprene).

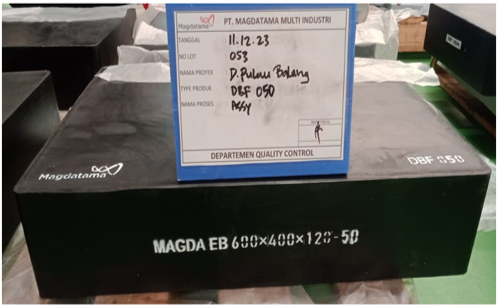

Magda Bearing Pad memproduksi Bearing Pad yang terbuat dari bahan karet Natural Rubber, dengan keunggulan yaitu mempunyai ketahanan ozone yang tinggi yang bisa mencapai 100 pphm atau setara dengan karet sintetis Polychloroprene.

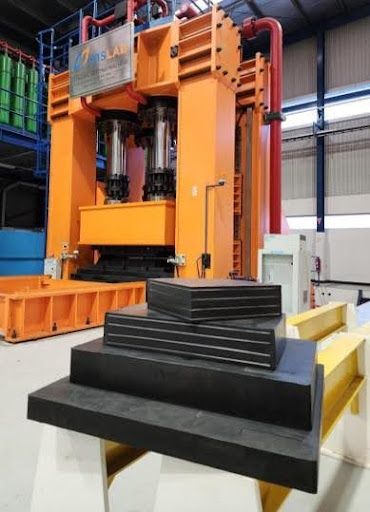

Magda Bearing Pad dapat didesain untuk memenuhi Gaya Vertikal yang besar dengan dimensi yang relative lebih kecil. Selain itu PT. Magdatama Multi Industri sebagai manufaktur juga memiliki mesin Test dengan kapasitas yang besar sehingga tidak perlu khawatir untuk melakukan Performance Test Bearing Pad dengan gaya vertikal yang tinggi.

Jadi kesimpulannya, bearing pad bukan hanya komponen kecil yang ditempel di antara struktur, tapi adalah bagian vital dalam mengurangi tekanan struktural, menjaga stabilitas, dan memperpanjang umur bangunan atau jembatan. Dengan bearing pad yang tepat, struktur akan bekerja optimal dalam waktu yang lama.
